Вроде бы простая операция, а правильно выполненное соединение, в квартирах домов наших клиентов, можно увидеть не часто.
В результате не качественного соединения, сигнал может быть значительно ослаблен, а его качество меняться во времени.
Картинка, на экране телевизора, может быть зашумленной, некоторые каналы могут работать хуже других, возникать двоения и отражения. И это в лучшем случае.
В худшем, пытаясь восстановить качество изображения, люди начинают расшатывать гнезда тюнеров телевизоров и даже отламывать их, что уже грозит не дешевым ремонтом.
О том, как выполнить соединение самостоятельно, грамотно и избежать неприятностей связанных с ремонтом телевизора, расскажем в этой статье...

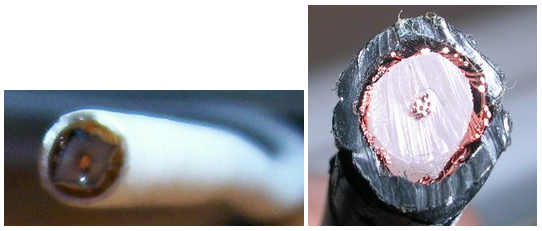

Для разводки антенного хозяйства внутри помещений, применяется специальный антенный кабель, который состоит из центральной проводящей жилы, пластикового изолятора, экрана и внешнего пластикового покрытия.
Диаметр антенного кабеля составляет 7 миллиметров, волновое сопротивление 75 Ом, которое не нужно путать с активным, его не удастся измерить обычным тестером.
От волнового сопротивления кабеля зависит качество его согласования с элементами антенного хозяйства и входными цепями телевизора.
Это необходимо для качественной, без потерь, передачи телевизионного сигнала на вход приемного устройства.

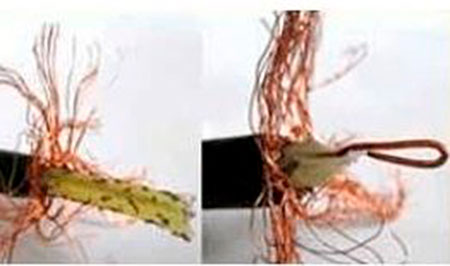

Если ваш кабель давно не менялся, советуем заменить его на новый, так как со временем, проводящие поверхности внутри кабеля, могут значительно окислиться.
Сигнал по такому кабелю будет передаваться с существенными потерями, особенно это касается дециметрового диапазона.
В таком случае, о качественной картинке не может быть и речи.
Приступим к делу...
Из инструментов, нам понадобятся плоскогубцы, нож и бокорезы.

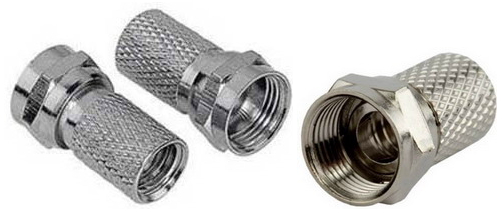

Для выполнения соединения нам потребуется штекер (коннектор F-CON).
Это цилиндр с внешней накаткой и внутренней резьбой для накручивания на кабель, с прикрепленной к нему вращающейся гайкой-шестигранником (тоже с внутренней резьбой) для соединения с антенной арматурой.
Сначала, нам нужно снять верхний, пластиковый слой изоляции с края кабеля, на участке около 10-ти миллиметров.
Делаем ножом, по окружности, неглубокий надрез.
Больших усилий прилагать не требуется, иначе рискуете со слоем верхней изоляции срезать экран, расположенный чуть глубже.

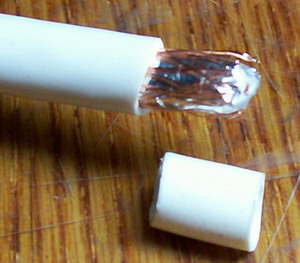

Сделав надрез, аккуратно стягиваем верхнюю пластиковую оболочку.

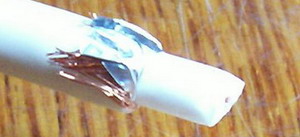

Далее, поддеваем экран из фольги и оплетки и заворачиваем его на верхний слой изоляции кабеля.

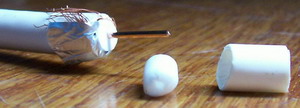

Вдоль завернутого экрана, по окружности, надрезаем нижний слой изолятора, вплоть до центральной жилы, и так же, аккуратно, стягиваем изолятор с неё.
Внимательно проследим, чтобы отдельные тонкие жилки экрана случайно не замкнули с центральной жилой.
Все жилки должны быть завернуты на наружный слой изоляции.
Иначе, из-за короткого замыканя, полезный сигнал может быть значительно ослаблен.
Берем штекер в руки, за цилиндрическую часть, на которой выполнена накатка для удобства удержания штекера и накручиваем руками или плоскогубцами штекер на подготовленный кабель, поверх завернутого экрана.
Накручиваем до тех пор, пока не увидим изолятор у гайки разъема.
Если зачистили кабель слишком много и центральная жила слишком далеко выставляется из накрученного штекера, берем бокорезы и под углом 45 градусов отрезаем лишнюю часть.
Готово...

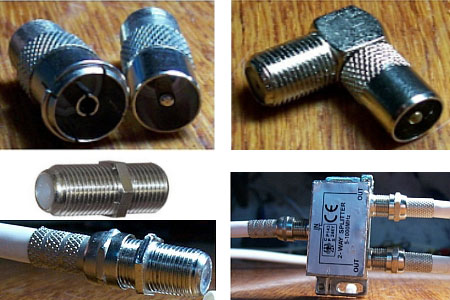

Мы сделали универсальное соединение, для подключения антенного кабеля к разным антенным устройствам.
Теперь, мы можем прикрутить к этому F-штекеру антенное гнездо для телевизора, гнездо для антенной розетки, удлинить кабель, сделать ответвление или разветвление.
